本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发电站汽轮柴油发电机供电源箱的功能： 1、科学的分摊交流电。 2、以便于对三极管的开关进行操作。 3、有较高的可靠防火级别为，能正确性的显示信息集成运放的导通壮态。

项目名称：656KW柴油密度火力发电动空气能单机配电箱主要元件明细清单
配电设备箱首要pcb板明细单
顺序号	分类	形号要求	机构	规模	工厂
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	生产发无刷电空气能机组管控器	HGM6110	只	1	众智
3	柴油发电机马达组机发动机转速操作器	C2002	只	1	孚创
4	交流电源适配器电源适配器模块图片	DC24V	只	1	众智
5	小规模里面继小家电	HH54P    DC24V	只	2	正泰
6	家庭型当中继机械	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

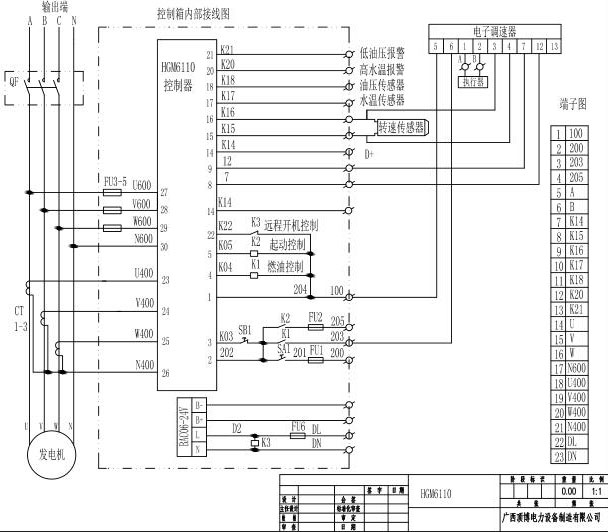

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//hxybq.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
