顶博电力给大家分享HGM9510发电机组并联控制器的安装方法：

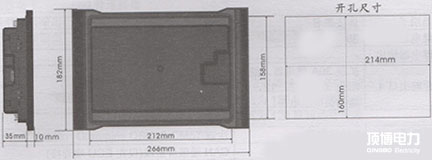

  该把控器设计为开关盖板按照式，按照时由卡件调整。外观设计寸尺及开关盖板开槽寸尺见该图钻孔厚度

1)电池电压输入

  要留意：HGM9510操作器能适于于(8-35VDC)电瓶板电阻值的生态环境，电瓶板的负极必定正规接  启行为塑料壳。操纵器24v供电B+和B．到容量锂电池组正反极连线没法需小于2.5nim2，假若装用浮充e充机械，请将e充机械的输出电压线直一连到容量锂电池组正反极上，再从容量锂电池组正反极上单一连线到操纵器正反24v供电设置端，主要是防止止e充机械干挠操纵器的没问题运营。

2)速度传感器输入

  注意力：加快速感应器器为装于打着机防御反应上的检测飞轮齿数的磁铁系统设计，它与管理器的连线应分为2芯屏避线，屏避层应接于管理器的110号接插件，另外端倾斜，沒有两头的信号线分辨接于管理器17、18接插件上。加快速感应器器传输相电压降在全速区域内应在1-24VAC（有效率值），选择相电压降为12VAC(在额定容量发动机转速时)。施工加快速感应器器时可将感应器器先旋到交往飞轮，然而倒出1/3圈，末尾将感应器器上螺母紧锁就可以了。

3)输出及扩展继电器

  ▲注意：有效管理器接线图大部分传输均为继电子元件触点开关传输，若要要括展继电子元件时，请将括展继电子元件的感应电磁铁两端不断延长续流整流二极管（当括展继电子元件感应电磁铁通聊天电电时）或不断延长阻容漏电开关（当犷展继电子元件感应电磁铁通聊天电时），防备止干忧有效管理器接线图或各种仪器。

4)交流电流输入

  操作器电压降感应直流电压量大小量放入需外接电压降感应直流电压量大小量互传红外感应器，电压降感应直流电压量大小量互传红外感应器三次侧电压降感应直流电压量大小量需是5A，一同电压降感应直流电压量大小量互传红外感应器的相位和放入电压降的相位需恰当，那么监测到的电压降感应直流电压量大小量及有功马力有机会会不恰当。  准备：ICOM端不得不接锂电有效控器电源模块负极。   当有额定负载电流量时，互传感器重新侧坚决杜绝引路。

5)耐压测试

  警惕：当操控器已装在操控屏上时，要是要确定耐压试验检测，请将操控器接线图端子排全不掉线，尽量压力进去，破坏操控器。
