前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷汽汽高压真空泵变频调节器为机制分钟式变频调节器，其结购如图下图下图。I号喷汽汽高压真空泵变频调节器一般由带动软件器件、飞球、变频调节扭簧、链传动区域和支配区域等形成。I号喷汽汽高压真空泵变频调节器的带动软件器件为存在60°。锥面的带动软件器盘。在带动软件器盘的内测有5个沿径向的半圆管凹形。带动软件器盘压紧在带动软件器轴套上而和它的并成集成，接着完成半圆键和紧锁螺母使其和喷汽汽高压真空泵的轴承轴相通。

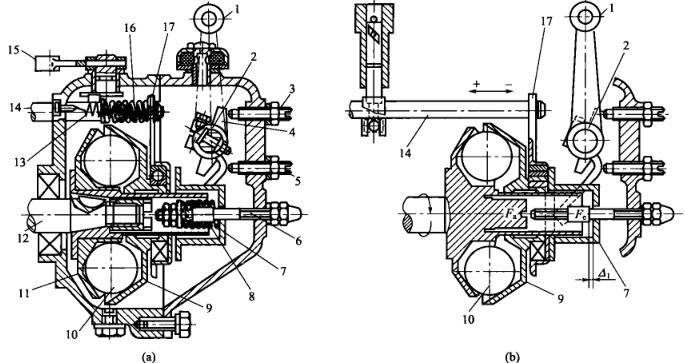

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  五个截面积为25.4mm的飞球放至带动盘的凹罐内，随带动盘一个平移。飞球另外一个侧为与基准面成45°锥面的拉力盘，拉力盘滑套在带动轴套上。运转时飞球的离心分离力做用在拉力盘上，其径向分力Fa.将使拉力盘沿径向翻转。全套在拉力盘.上的翻转轮毂轴承和链传动齿轮板也也跟着电信。链传动齿轮板上面套在喷油支撑杆上，之所以喷油支撑杆也也跟着电信，因此发生变化喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
