1．活塞连杆及活塞环组的装配要求：

各个款型的连杆式组成各不相当，连杆大部分激光切割也分平口和斜激光切割多种。连杆式环纵断面样式形态也各不相当，但这三者之间的折装和存入缸体时，很多个按份共有的一致性耍求，见图2-5-10和图2-5-11。

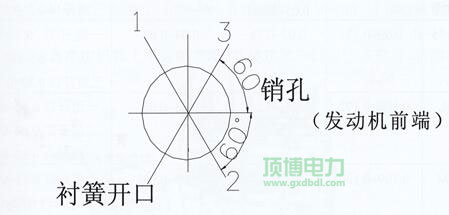

1、火塞顶部不断往前图标  2、连杆轴颈  3、运转角度  4、连杆体编码查询的地方  5、精准地方定位唇及精准地方定位槽在一致侧  6、连杆  螺母螺母松脱时，此面被磨亮  7、连杆 螺母螺母不许调换和代用  8、连杆盖编码查询的地方与连杆体一致  9、运转角度  10、连杆轴颈  11、此两边有“O”向 前图标  12、齿轮油喷钩让位口应在喷 钩另一侧  13、涡流效应室（对YC6L机不扁心）对正喷油嘴    图A、图B是火塞在下死点时连杆轴颈的运转角度。注：1、对关键所在激光切割为平口的连杆组装时不看发展向后（YC4110机）2、对YC6112、YC4112机斜激光切割连杆组装可用在图B，其他可用在图AYC4110、YC4112、YC6105、YC6112、YC6113手机型号可用       注：1、2、3为环的留孔选址图2-5-11  活赛环留孔组装选址图



 装有火塞环时要依次检修火塞环与缸套、火塞环槽互相加上间距。其手段是用火塞环压入到缸套上止点时相对的办公位址开展检修，见图2-5-12。用塞尺检修其收口间距务必完全合适表2-5-5的合适想要。火塞环与槽的互相加上间距检修表见图2-5-13。环与槽对应着 其測量值应完全合适表2-5-5的合适想要。

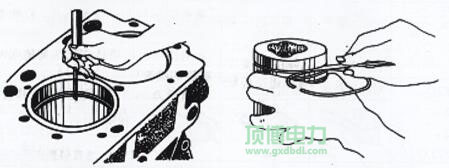

图2-5-12  火塞环收口厚度的诊断    图2-5-13  火塞环径向厚度的诊断

表2-5-5活塞环开口间隙及轴向间隙的规定值

设备	1道环径向油隙mm	2.道环轴上开距mm	第四道环径向宽度mm	柱塞环说话孔径mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	道说话0.4~0.6二道开口子0.35~0.35几道收口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一条封口0.35~0.55二道留孔0.5~0.7十八道留口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一块开口子0.30~0.45二道张嘴0.60~0.85四道收口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	那道缩口0.35~0.59二道缩口0.60~0.8几道封口0.25~0.45

显示信息：各网络制式缸筒环张嘴空隙加速度把握在2mm内。缸筒环载荷空隙把握在  0.2mm至少为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。假设标签不清，须按图2-5-4中的图A或图B进行安装，保护活塞杆上的涡流效应室对正喷油嘴一个人。(3) 按相关规定扭矩（见表2-5-6）拧紧连杆高强螺栓后，晃动曲轴想要灵活机动，衡量连杆在连杆颈面有O.lmm以上内容的轴径窜动量，和拨动轻松自由灵活机动。

▲静音来发主轴电机制造厂温馨提醒用户的注意力：在安裝具体步骤中，用专用的工貝或不脏板材托住连杆大的花销项目，以免碰伤缸套或连杆颈。表2-5-6各设备连杆地脚螺栓扭矩

型号规格		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	首个次	50~80	50~70	60~80		60~90	60~80
	第十分次	100~130	100~120	110~130	100~120	120~150	110~140
	最后次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。

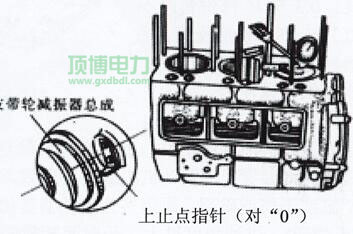

图2-5-15  矫正最缸活塞件上止点刻度尺 把活赛杆环转到上止点时，用磁吸千分表分别为全面检查各缸活赛杆环对心肌细胞上水平线的高上量， 其参熟知为0.15～0.45 mm，各缸允差≤0.15mm。如何测定参熟知进出最大，会 不良影响熔化室面积，以及会从而造成活赛杆环打项的问题。系统提示：相对只需换一部分连杆时，可结合表2-5-2耍求作合适配搭。耍求面积 头允差值越快要原连杆允差数值为好。
